鑄鐵彎板的基本參數及使用中注意事項

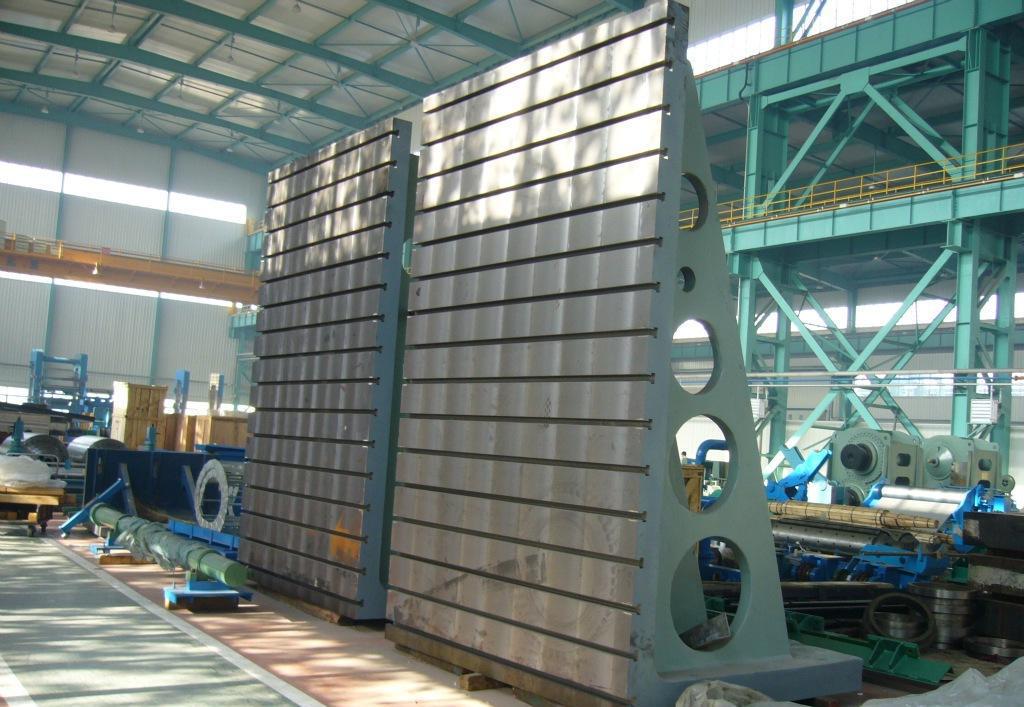

鑄鐵彎板:都是按國家相關標準制作,材料都是選用高強度鑄鐵,工作面選用專業的刮研技術,專業用于檢查零部件和加工中給工件的固定。鑄鐵彎板:用于查驗工件的90°角,修理設備時查驗零部件有關外表的相互筆直度,還是鉗工工人常用的工具類,并可幫助鉗工工人查驗、裝置、機床機械的筆直面查看,并能在鑄鐵平板上查看工件的筆直度,適用于高精度機械和儀器查驗和機床之間不筆直度的查看。
鑄鐵彎板:按GB6092 - 85標準制造,材料HT200-HT300,工作面采用刮研工藝,用于零部件的檢測和機械加工中的裝夾.
鑄鐵彎板參數值:
標準 mm | 測量面臨基面的筆直 | 測量面平面度或直線度 | 基準平面度或直線度 | ||||||
| 精度等級um | |||||||||
| 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
| 200×200 | 8 | 16 | 30 | 4 | 8 | 16 | 6 | 12 | 24 |
| 300×200 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
| 300×300 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
| 400×300 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
| 400×400 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
| 500×400 | 14 | 28 | 50 | 7 | 14 | 28 | 12 | 24 | 48 |
| 500×500 | 14 | 28 | 50 | 7 | 14 | 28 | 12 | 24 | 48 |

鑄鐵彎板:用于檢驗工件的90°角,維修設備時檢驗零部件相關表面的相互垂直度,還常用于鉗工劃線.并可常用于檢驗、安裝、機床機械的垂直面檢查,并能在鑄鐵平板上檢查工件的垂直度,適用于高精度機械和儀器檢驗和機床之間不垂直度的檢查.
鑄鐵彎板注意事項:存放彎板時一定要注意周圍環境是不是濕潤、有腐蝕物、溫度過高和過低,這樣的環境是不能存放鑄鐵彎板的。在使用之前也是要先進行調試的,然后,把彎板的工作面擦洗潔凈,在確認沒有問題的情況下運用彎板。
